Kleurcodering voorkomt installatiefouten

Gepubliceerd op 29 september 2026Leestijd: 1 minuut

kleurcodering voorkomt installatiefouten.png

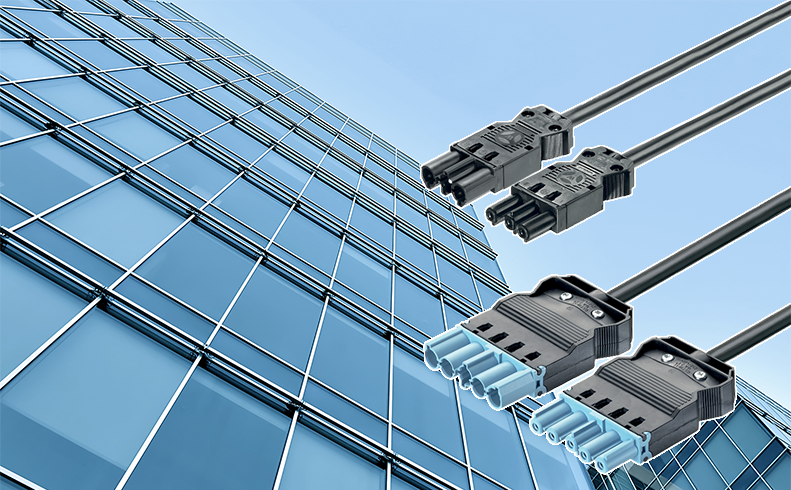

Foutieve aansluitingen op de bouwplaats kosten tijd en zorgen voor storingen. Met Wieland GST18^®- en GST15^®-connectoren maakt kleurcodering direct duidelijk welke aansluiting waarvoor bedoeld is

Herkenbaarheid in de installatie
In moderne installaties lopen voeding, besturing en speciale circuits vaak naast elkaar. De kleur- en mechanische codering van Wieland GST18^®-connectoren maakt direct zichtbaar welke aansluiting bij welke toepassing hoort en voorkomt foutieve verbindingen.

GST18i3^® 3-polige toepassingen
De 3-polige GST18i3^® is de meest toegepaste uitvoering. Zwart/wit staat voor 230V-netspanning (L-N-PE) en wordt gebruikt voor verlichting en wandcontactdozen. Bruin is bedoeld voor schakeltoepassingen en voorkomt verwisseling met voedingscircuits. Grijs en rood worden toegepast bij UPS-installaties en gescheiden voedingsnetten.

GST18i5^® 5-polige toepassingen
Binnen de 5-polige GST18i5^®-serie wordt zwart/wit gebruikt voor 3-faseninstallaties, bijvoorbeeld in utiliteit en keukens. Groen is speciaal voor kookgroepen en voorkomt aansluiting op krachtgroepen. Pastelblauw is geschikt voor DALI-verlichting, waarbij voeding en besturing gecombineerd worden. Lichtblauw wordt toegepast voor SELV tot 50V.

GST15^® voor DALI
De Wieland GST15^®-serie wordt veel gebruikt voor DALI-signalen. De 2-polige pastelblauwe GST15i2^® wordt vaak gecombineerd met een GST18i3^®-voeding. De aanraakveilige uitvoering sluit goed aan bij LED- en DALI-systemen.

Voordeel van kleurcodering
Door kleurcodering consequent toe te passen wordt het installatieproces overzichtelijker en minder foutgevoelig. Dit geldt zowel bij montage als bij onderhoud en uitbreiding.

Meer weten? Neem dan contact met ons op.
